胡冠楠 Acrelhgn

安科瑞電氣股份有限公司 上海嘉定 201801

1應用邏輯

定義：

陽臺光伏系統（Balkonkraftwerk）是一種小型化、模塊化的光伏系統，通常由一到兩片光伏組件、一個微型逆變器以及支架系統組成。

適宜群體：

這種系統特別適合那些無法安裝屋頂光伏系統的城市公寓住戶，例如租房者或居住在高層建筑的居民。

安裝方式：

陽臺光伏系統的安裝簡便，用戶只需將光伏系統固定在陽臺欄桿上，將系統電纜插入家中插座，即可為家庭電器提供清潔能源。

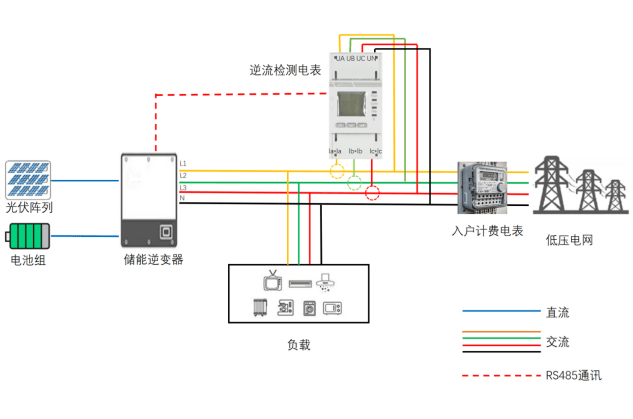

2應用原理圖

什么是逆流？

電能流向電網。

什么時候發生逆流？

當負載突然降低或發電大于用電時，多余的電能逆流到電網。

什么是防逆流？

防止電能流向電網。

如何防逆流？

檢測到逆流發生后，逆變器降低功率。

防逆流對電表的要求？

快速檢測到逆流的發生，給逆變器降低功率留出更多的時間。

戶用場景還需要考慮什么？

尺寸小巧方比安裝、無線通訊免去布線、相序調整解決安裝錯誤。

3wifi防逆流電表介紹

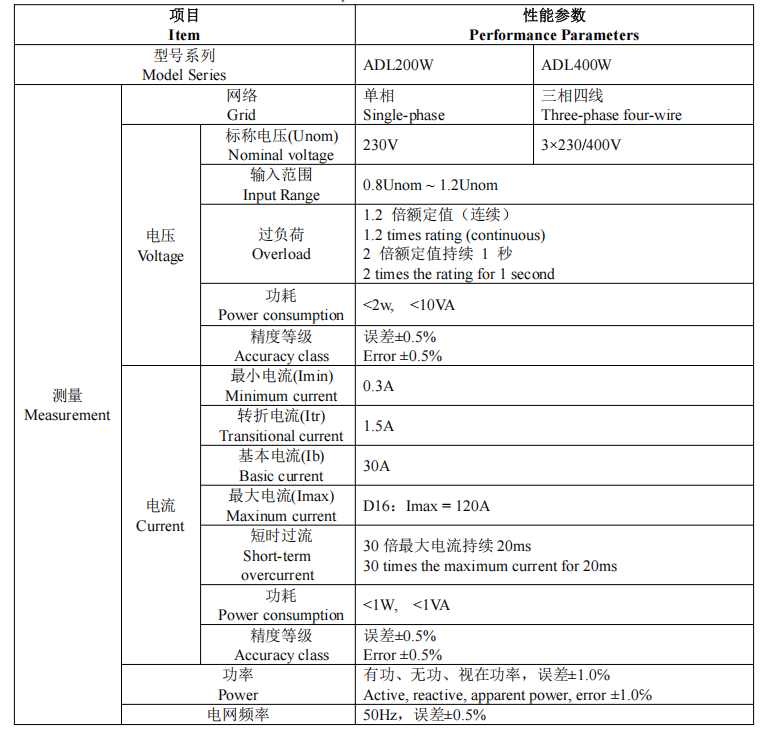

ADL200W ADL400W 系列外置互感器雙回路無線電能表，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。

可以對實時功率等電力參數進行監測計量，支持 Modbus-TCP、http 等協議，通過 Wi-Fi、Lora 通訊方式與逆變器或者能量管理系統（EMS）進行通訊，實現防逆流、調節發電量、電池充放電等功能。可雙向計量，實現戶用分布式光伏能量管理。

4產品證書
